ФИЛЬТРЫ - ГРЯЗЕУЛОВИТЕЛИ

ОБЩИЕ СВЕДЕНИЯ.
Фильтры-грязеуловители предназначены для очистки перекачиваемой среды (нефть, нефтепродукты, вода) от механических примесей̆, посторонних предметов, глины, парафино-смолистых отложений и окалины, образующихся во время эксплуатации и ремонта технологических объектов площадочной и линейной инфраструктуры.
Фильтры по конструктивному исполнению делятся на:

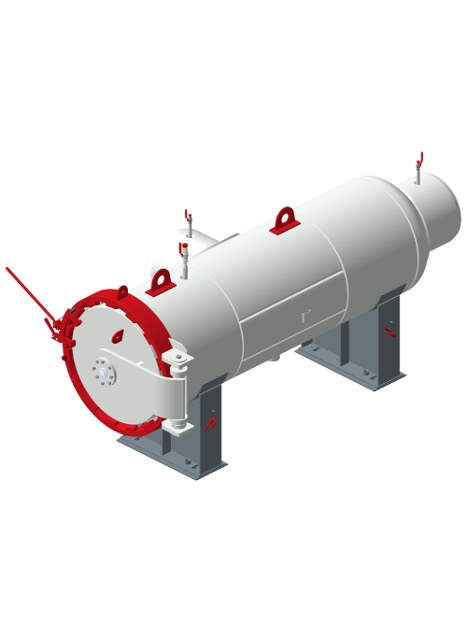

- фильтры-грязеуловители горизонтальные (ФГГ);

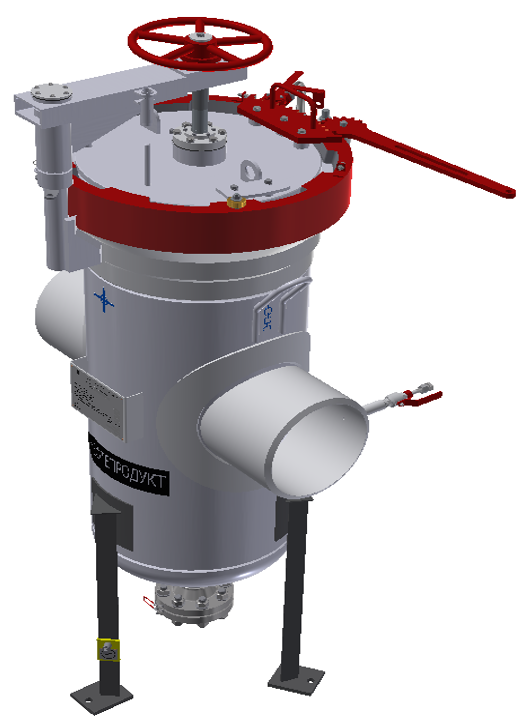

- фильтры-грязеуловители вертикальные (ФГВ); которые, по внутреннему устройству, делятся на: фильтры-решетки (ФР), фильтры сетчатые дренажные (ФСД), фильтры щелевые дренажные (ФЩД).

Проектирование, изготовление и испытания производятся по ТУ 28.29.12–012-78187962-2024, в соответствии с требованиями ОТТ-75.180.00-КТН-179-10 ПАО «Транснефть», ГОСТ 34347 и соответствующей нормативно - технической документацией Российской Федерации.

РАЗРЕШЕНИЕ НА ПРИМЕНЕНИЕ.
Декларации о соответствии требованиям технических регламентов таможенного союза:
- «О безопасности машин и оборудования» (ТР ТС 010/2011) № ЕАЭС N RU Д-RU.PA01.B.89192/25.
- «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013), № ЕАЭС N RU Д-RU.PA01.B.89451/25.
Продукция изготовлена в соответствии с ТУ 28.29.12–012-78187962-2024 "Фильтры-грязеуловители. Технические условия".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Фильтры изготавливаются номинальным диаметром DN 200–1200 и с рабочим давлением PN 1,6–8,0 МПа (для ФГГ); номинальным диаметром DN 80–1000 и с рабочим давлением PN 1,6–6,3 МПа (для ФГВ).
Конструктивное исполнение концевого быстросъемного затвора – байонетный.
